Valve de porte de compression

Les types:Description concernant la vanne de porte de compression

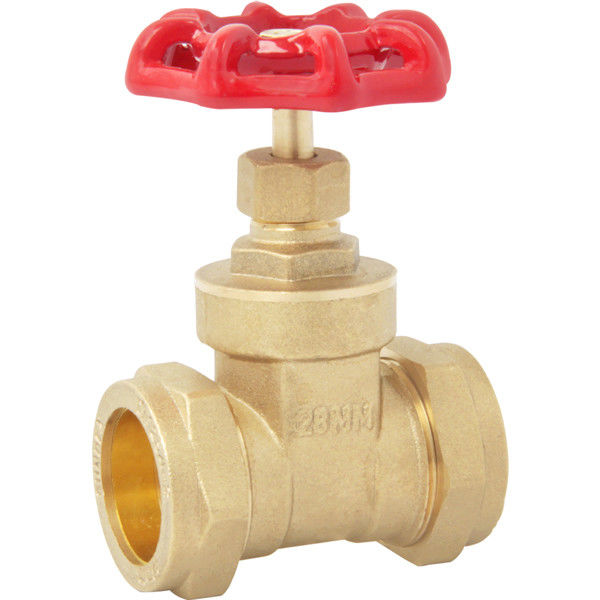

Valve de porte de compression

La CGV-2005

Qu'est-ce qu'une vanne de compression?

Une vanne à porte de compression est un type de vanne qui utilise une porte ou un mécanisme de coin pour contrôler le flux de fluide à travers un pipeline.ou réguler le débit de liquides ou de gazLe terme "compression" désigne le mécanisme d'étanchéité de la vanne, qui consiste à comprimer une porte ou un coin contre le siège de la vanne pour créer un joint étanche et empêcher le débit de fluide.

Caractéristiques et aspects clés d'une vanne à entrée de compression:

1Conception de la vanne:

Une vanne de porte de compression a une porte ou un élément en forme de coin qui peut être abaissé ou soulevé hors du chemin de l'écoulement du fluide.la vanne est ouverte.

2Mécanisme de la porte:

Le mécanisme de porte ou de coin se déplace perpendiculairement à la direction du débit du fluide, créant un passage libre lorsque la vanne est ouverte et bloquant le débit lorsque la vanne est fermée.

3- Mécanisme d'étanchéité

La porte ou le coin est conçu pour s'accrocher étroitement au siège de la vanne, créant un joint fiable qui empêche les fuites lorsque la vanne est fermée.

4- Sécurisation par compression:

L'aspect de compression de la vanne entre en jeu lorsque la porte ou le coin est abaissé pour sceller contre le siège de la vanne.La porte est comprimée contre le siège pour créer un joint étanche et empêcher le flux de fluide.

5. Contrôle total ou partiel du débit:

En fonction de la position de la porte ou du coin, la vanne peut permettre un débit complet, un débit partiel ou un arrêt complet du fluide.

6Opération manuelle:

Les vannes de porte de compression sont généralement actionnées manuellement à l'aide d'une roue à main, d'un levier ou d'un actionneur.

7Durée de vie:

Ces vannes sont conçues pour une durabilité et peuvent supporter une large gamme de pressions et de températures.

8. Applications:

Les vannes de porte de compression sont utilisées dans diverses industries, notamment l'approvisionnement en eau, le pétrole et le gaz, le traitement chimique, la production d'énergie et plus encore.

9. Types de soupapes de sortie:

Il existe différents types de vannes de porte,y compris les soupapes de porte de souche montantes (où la souche monte lorsque la soupape est ouverte) et les soupapes de porte de souche non montantes (où la souche reste immobile lorsque la soupape est ouverte).

10. Avantages:

Les vannes de porte de compression offrent une fermeture positive, ce qui les rend appropriées pour les applications où les fuites doivent être minimisées ou complètement évitées.

Ils peuvent gérer des environnements à haute pression et à haute température.

En résumé, une soupape de porte de compression est un type de soupape qui utilise un mécanisme de porte ou de coin pour contrôler le débit de fluide.L'aspect de compression de la vanne fait référence à l'étanchéité étroite obtenue lorsque la porte est pressée contre le siège de la vanneCes vannes sont largement utilisées dans les applications industrielles pour leur fiabilité et leur capacité à contrôler efficacement le débit de fluide.

Comment connecter la vanne de porte de compression

La connexion d'une vanne de porte de compression implique l'installation de la vanne dans un tuyau pour contrôler le débit de fluide.

Outils et matériaux dont vous pourriez avoir besoin:

Valve à porte de compression

Coupeuse de tuyaux ou scie à métaux

Tuyaux de repassage ou outils de débarbage

Des outils pour la fabrication de chaussures ou de chaussures

Lentille de scellement de ruban adhésif ou de fil de tuyau en téflon

Détecteur d'échappement (s'il y a lieu)

Les raccords de tuyauterie (le cas échéant)

Équipement de sécurité (gants, lunettes de sécurité)

Les étapes:

Préparez le pipeline:

Assurez-vous que le tuyau est correctement coupé et préparé pour l'installation.

Debur le bout du tuyau:

Après avoir coupé le tuyau, utilisez un remorqueur ou un outil de débarbage pour enlever les bords rugueux ou les taches des extrémités coupées.

Inspection des soupapes:

Avant de brancher la vanne, vérifiez si elle n'est pas endommagée ou défectueuse, si la porte se déplace librement et si les éléments d'étanchéité de la vanne sont en bon état.

Appliquer un scellant de fil:

Si la soupape a des connexions filetées, appliquez du ruban adhésif en téflon ou du scellant à fil de tuyau sur les extrémités filetées de la soupape.Cela aide à créer un joint sûr et sans fuite lors de la connexion de la vanne au pipeline.

Connectez la vanne:

Mettez l'extrémité filetée de la vanne dans l'ouverture du tuyau. Tournez la vanne dans le sens horaire pour la serrer sur le tuyau.mais éviter de trop serrer pour éviter les dommages aux fils de soupape.

Position et alignement:

Assurez-vous que la vanne est correctement alignée sur le tuyau.

Nœuds de compression sécurisés (le cas échéant):

Si votre vanne de compression est équipée de raccords de compression, faites glisser les écrous de compression sur les extrémités du tuyau, puis insérez l'anneau de compression sur chaque tuyau.Poussez le tuyau dans les raccords de compression de la vanne et serrer les écrous de compression avec une clé jusqu'à ce que serré.

Tests effectués

Une fois la vanne connectée, allumez l'alimentation en eau pour vérifier si elle ne fuit pas.

Ajustements définitifs

Si nécessaire, effectuez les derniers ajustements de la position ou de l'étanchéité de la vanne pour assurer une fonctionnalité optimale.

Étiquetage de la vanne (le cas échéant):

Si la vanne fait partie d'un système plus vaste, pensez à étiqueter la vanne pour l'identifier et faciliter son fonctionnement.

N'oubliez pas que les étapes spécifiques peuvent varier en fonction de la conception de la vanne de compression, du type de tuyauterie et de l'application.Suivez toujours les instructions du fabricant et les directives de sécurité pendant l'installationSi vous n'avez pas d'expérience en plomberie, il est conseillé de consulter un plombier professionnel.

Polybags, boîtes de couleur, cartons maîtres de couleur

• Questions fréquentes

- Je ne sais pas.Combien de temps dure la période de garantie de votre produit?
A: Je suis désolé.Nous avons deux ans de garantie et 24 heures de service à temps plein.

- Je ne sais pas.Quel est votre MOQ?
A: Je suis désolé.Normalement, chaque article a une quantité de 3000 pièces.

- Je ne sais pas.Vous acceptez l'OEM, l'ODM?
A: Je suis désolé.Nous acceptons les OEM.

- Je ne sais pas.Combien de temps avez-vous pour la livraison?
A: Je suis désolé.30-35 jours après confirmation de la commande
